外洋认证CSA(UL)认证
高精度丈量有功电能0.2s级(D级)
富厚的存储功效SD卡存储实时电参量

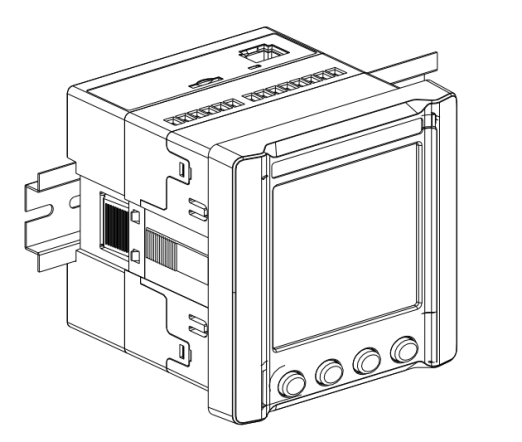

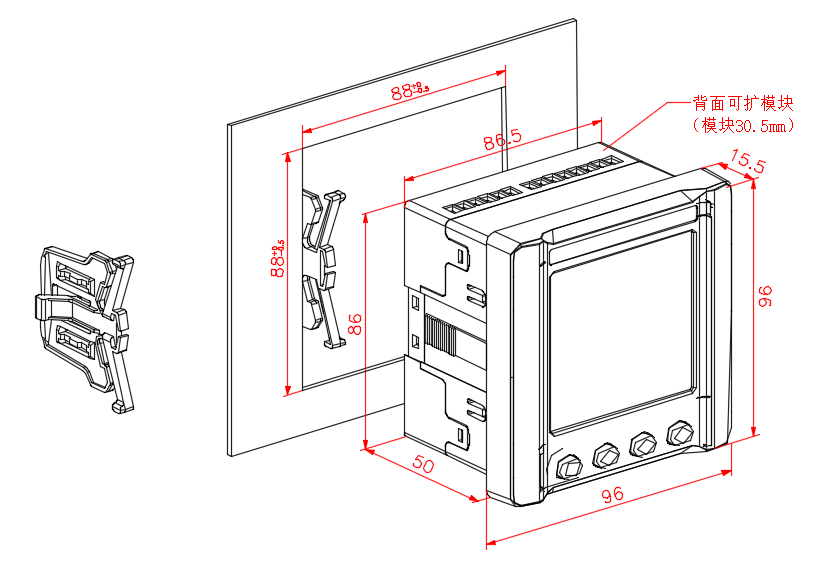

结构多样化接纳主体+从�？？？？？樯杓� ，，，，，支持嵌入式/导轨式两种装置方法
相序自诊断具备相序诊断 ，，，，，识别错相、CT反接等异常状态
| 项目 | 性能参数 | |||
| 丈量信号 | 电压 | 额定电压 （UL、CE） |
66VAC L-N 115VAC L-L | |
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| 额定电压（CPA） | 三相三线 | 三相四线 | ||
| 3P3L | 3P4L | |||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| 过负荷 | 1.2 倍额定值（一连） | |||
| 2 倍额定值一连 1 秒 | ||||
| 功耗 | <1VA | |||
| 精度品级 | 误差±0.2% | |||
| 电流 | 额定电流（UL、CE） | 1A、5A | ||
| 额定电流 （CPA） |
0.015-0.075（6）A（有功电能） | |||
| 3X1(6)A（无功电能） | ||||
| 过负荷 | 1.2 倍额定值（一连） | |||
| 10 倍额定值一连 1 秒 | ||||
| 功耗 | <0.2VA | |||
| 精度品级 | 误差±0.2% | |||
| 功率 | 有功、无功、视在功率 ，，，，，误差±0.2% | |||
| 电网频率 | UL、CE | 50Hz/60Hz ，，，，，误差±0.2% | ||
| CPA | 50Hz ，，，，，误差±0.2% | |||
| 响应速率 | ≤200ms（电压、电流、功率） | |||
| ≤1s（电能） | ||||
| 丈量种别 | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| 计量 | 电能 | 有功电能：D级（0.2S） | ||
| Active energy ：Class D（0.2S） | ||||
| 无功电能（准确度品级2级） | ||||
| Reactive energy (Class 2 accuracy) | ||||
| 辅助电源 | AC/DC 85-300V | |||
| 功耗≤4W、10VA | ||||
| 电磁 兼容 |
静电放电抗扰度 IV 级 | |||
| 电快速瞬变脉冲群抗扰度 IV 级 | ||||
| 浪涌(攻击)抗扰度 IV 级 | ||||
| 清静 性能 |
工频耐压 | 通讯与信号输入之间 AC4kV 1min | ||
| 绝缘电阻 | 输入、输出端对机壳>500MΩ | |||
| 通讯 | 接口与通讯规约 | RS485口、Modbus RTU规约 | ||
| 通讯地址规模 | Modbus RTU:1~ 247；；； ；；；；； | |||
| 波特率 | 支持1200bps-38400bps | |||
| 情形 | 事情温度 | -40℃～+70℃ | ||
| 贮存温度 | -40℃～+80℃ | |||
| 相对湿度 | ≤95%（无凝露） | |||
| 海拔高度 | ≤2000m | |||
| ≥2000m ，，，，，≤5000m（仅用于电源AC/DC85-265V ，，，，，电压277/480V 以下） | ||||
| 装置情形 | 室内（干燥） | |||
| 防护品级 | IP54(前面板) ，，，，，IP30(后壳) | |||
| 污染品级 | Class 2 | |||
| 过电压品级种别 | OVC III | |||
| 参考标准 | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC、CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
| 命名 | 类型 | 尺寸 | 时间 |
| 说明书 | 说明书 | 1.6MB | 2025.9.26 |
| 选型及报价 | 样册 | 2.38MB | 2025.8 |
| UL | 报告 | 187KB | 2025.9.15 |
