功效简介

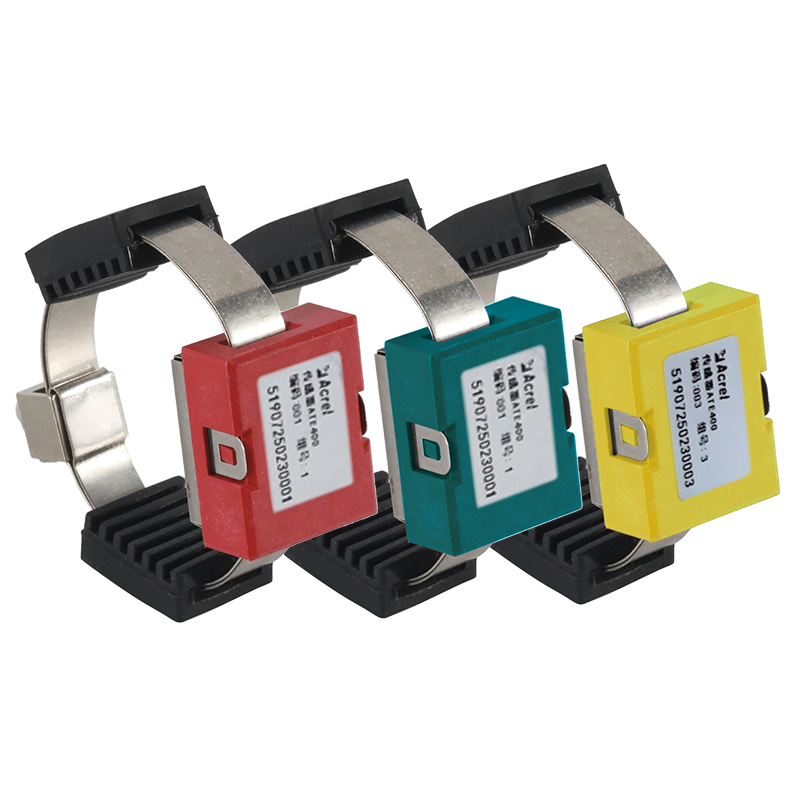

ATE400无源无线测温传感器主要用于35kV以下中低压柜内的电气接点测温，，，，，，主要包括中压开关柜断路器触头、母排讨论、电缆讨论；；；；；；；低压开关柜铜排、电缆、断路器讨论。。。。。使用无线数据传输手艺实时发送监测数据，，，，，，再通过吸收装置将温度数据传输到显示装置或者远程监控系统，，，，，，实现对节点温度异常的预警。。。。。

兴发游戏187pt·(中国)唯一官方网站

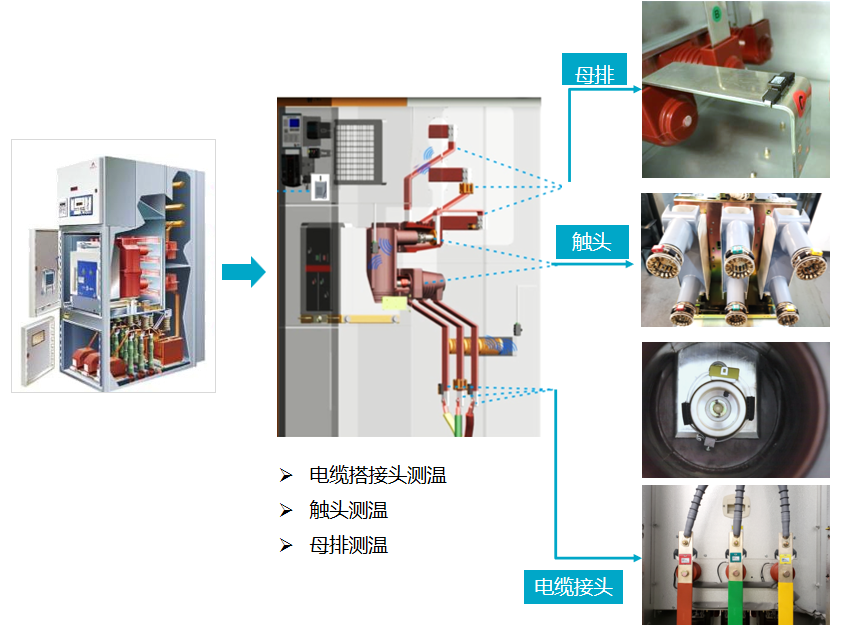

应用场景

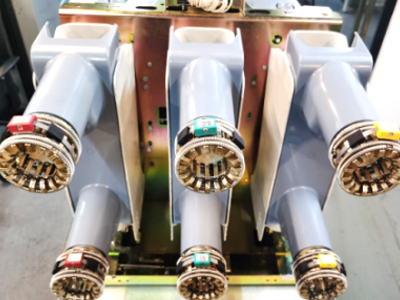

断路器触头测温

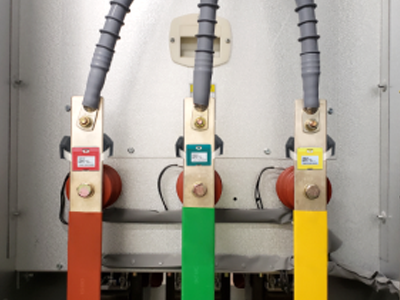

电缆讨论测温

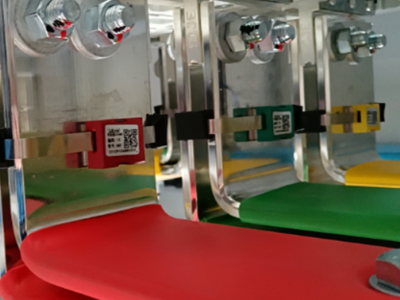

母排测温

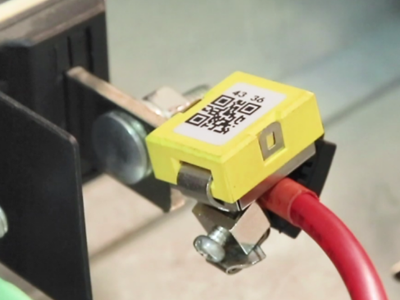

低压抽屉柜电缆讨论测温

手艺参数装置示意下载中心

无线频率	470MHz/433MHz	868-923MHz
通讯距离	空旷150m（433MHz时，，，，，，距离50米）	空旷150m
采样频率	15s
发射频率	15s
装置方法	合金片牢靠（合金片长度540mm、半数后长度270mm）
事情电源	CT感应取电，，，，，，启动电流≥5A
事情寿命	≥10年
测温规模	-50℃~125℃
精度	±1℃
传感器探头	合金底座
事情温度	-40℃~85℃
结构尺寸	25.8220.4212.8mm(长宽高)
应用场景	中压开关柜断路器触头、母排讨论、电缆讨论低压开关柜铜排、电缆讨论

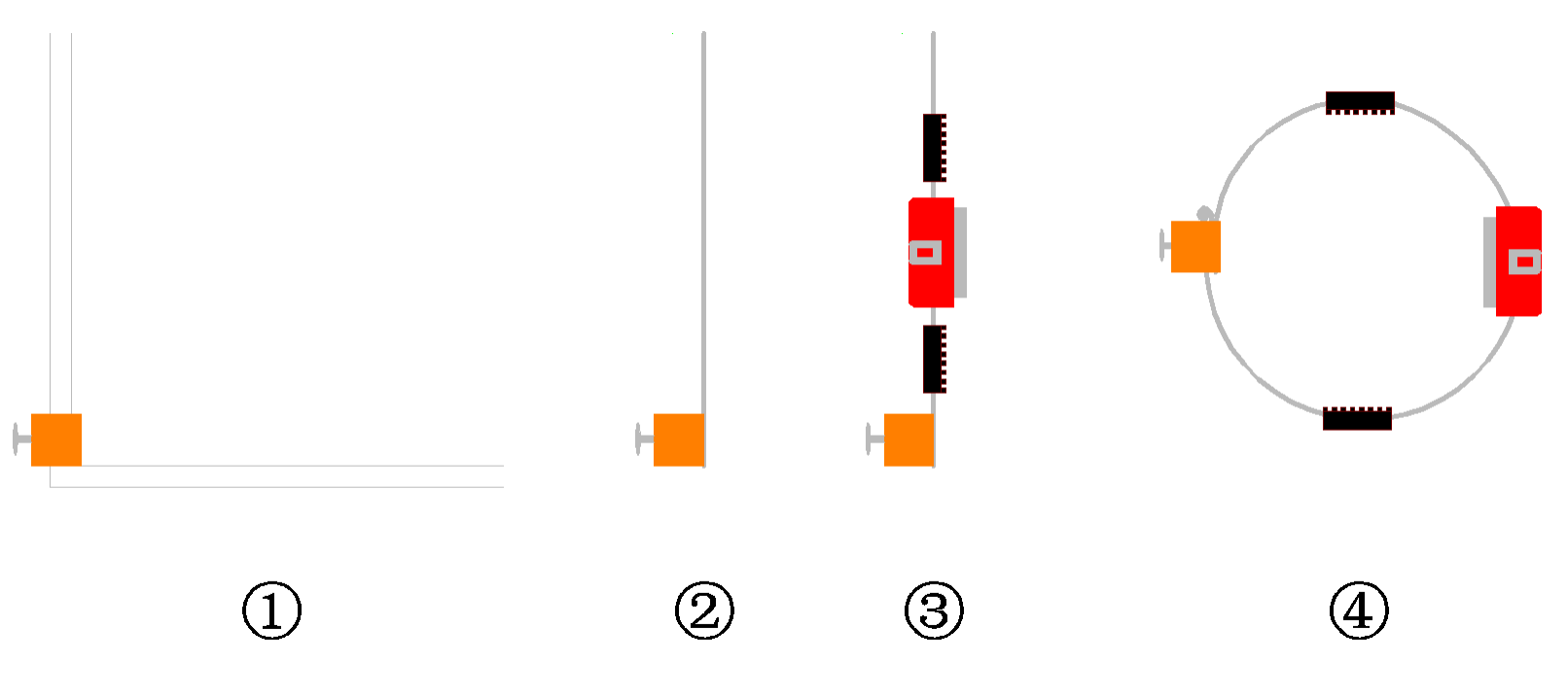

取2根合金片穿过锁紧件装置孔，，，，，，将合金片居中半数后锁紧件牢靠在折弯处；；；；；；；将半数后的4层合金片划分穿过硅胶垫片-传感器主体-硅胶垫片；；；；；；；将整体传感器围绕装置部位一圈后拉紧合金片并旋紧螺丝；；；；；；；合金片多余部分留取适当长度并折叠压紧。。。。。合金片装置示意历程如下：

命名	类型	尺寸	时间
说明书	说明书	3MB	2025.3.19
选型及报价	样册	2.1MB	2025.8
CE-RED	报告	37KB	2021.6.8
EMC Test Report-EN301489	报告	557MB	2021.5.25
Radio Test Report-EN300220	报告	456MB	2021.5.26
Safety TestReport-EN61010	报告	437KB	2021.5.27
Test Report-EN62311	报告	45KB	2021.5.25
ATE400在低压抽屉的装置	视频	6MB	2021.1.25
ATE400在断路器动触头的装置	视频	5MB	2021.1.25
ATE400在静触头的装置	视频	6.5MB	2021.1.25
ATE400在铜牌的装置	视频	5MB	2021.1.25
