功效简介

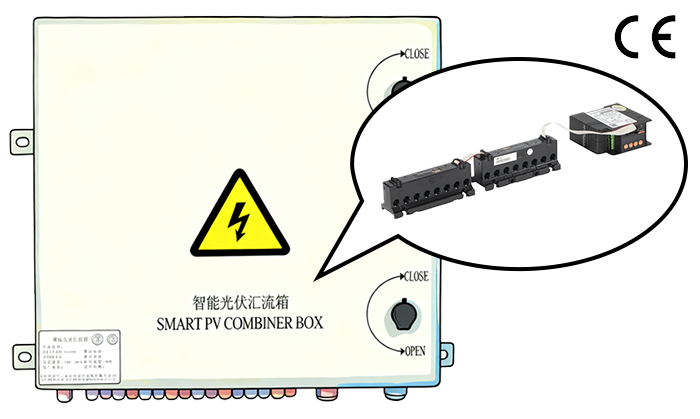

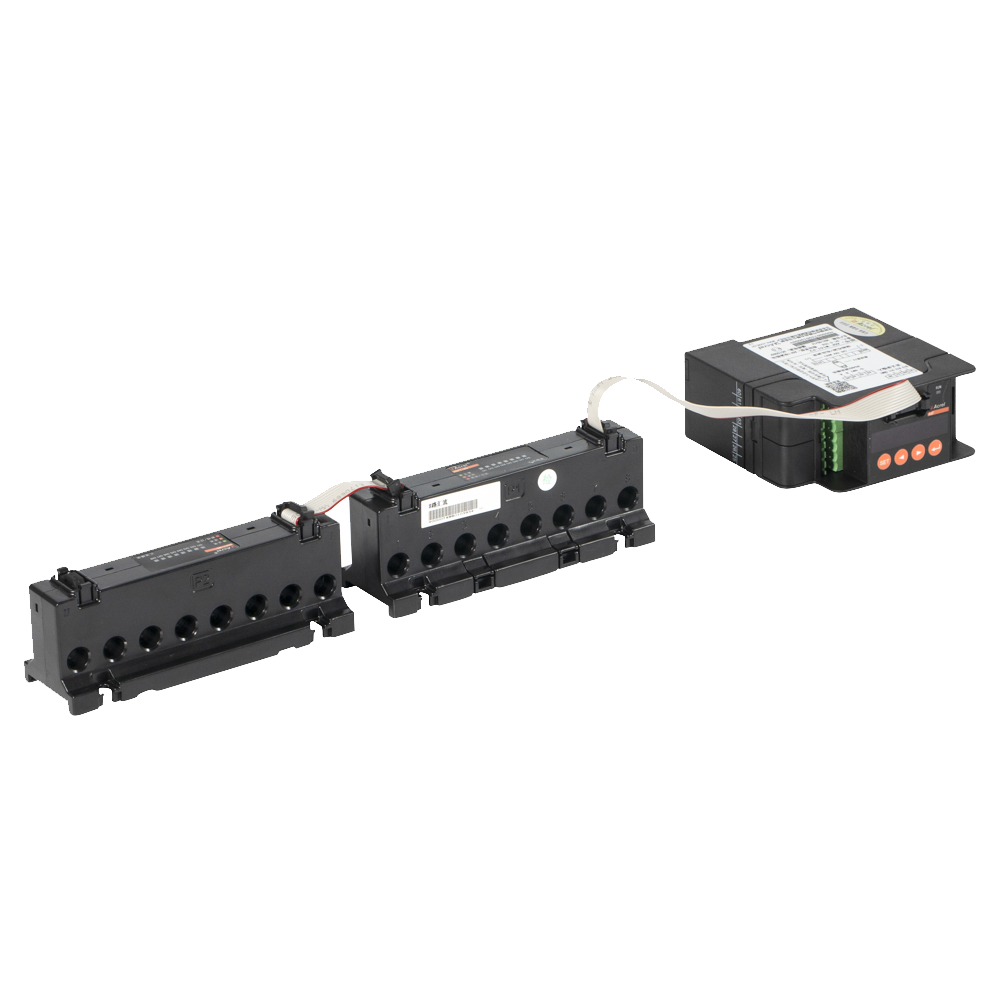

AGF-T 穿孔式光伏汇流收罗装置是专门应用于智能光伏汇流箱，，，，，，用于监测光伏电池阵列中电池板运行状态，，，，，，组串电流丈量，，，，，，汇流箱中防雷器状态收罗、直流断路器状态收罗、装置带有 RS485 接口可以把丈量和收罗到的数据和装备状态上传。。。。。。。。

兴发游戏187pt·(中国)唯一官方网站

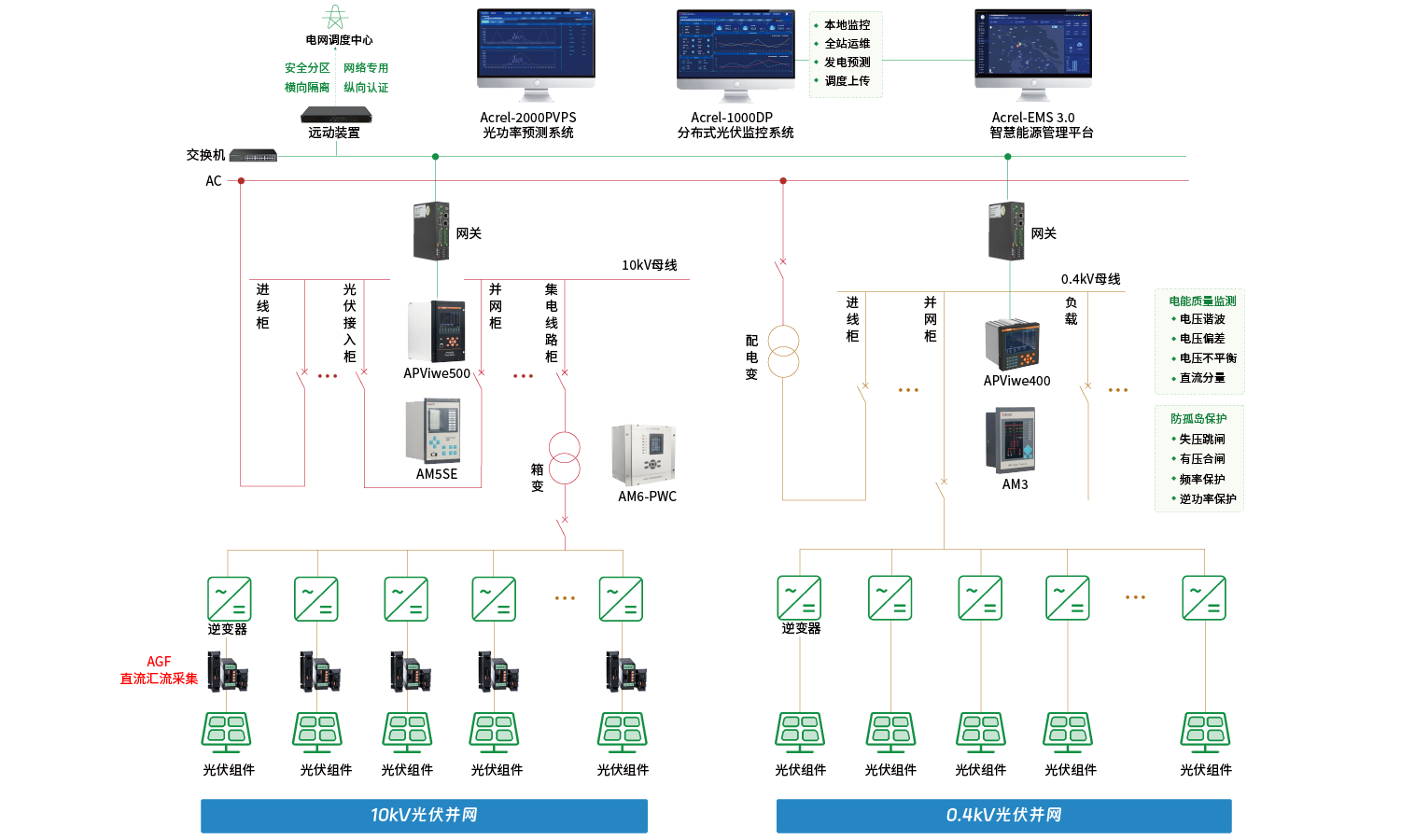

应用场景

手艺参数装置示意下载中心

产品型号	AGF-M4T	AGF-M8T	AGF-M12T	AGF-M16T	AGF-M20T	AGF-M24T
输入路数	4 路	8 路	12 路	16 路	20 路	24 路
额定电流	DC 0~20A
电压规模	DC 300V~1500V
反应时间	1s
丈量精度	1 级
温度系数	400ppm
RS485 通讯	RS485/ModBus-RTU 协议，，，，，，4800/9600/19200/38400bps
开关量输入	3 路输入（光耦或干接点方法）
温度/湿度	事情温度:-35~+65℃，，，，，，湿度 95%，，，，，，无凝露、无侵蚀性气体场合
测温功效	可丈量内部箱体温度（-40℃～100℃）
海拔	≤3000m
绝缘电阻	≥100MΩ
工频耐压	通讯//开关量输入//光电池电压输入--AC2.2kV/1min
	电流输入//光电池电压、通讯、开关量—AC3.5kV/1min
电磁兼容	GB_T 17626.2-2006；；；；；；；静电放电抗扰度试验品级 3，，，，，，空气放电 8kV，，，，，，接触放电 6 kV
	GB_T 17626.4-2008；；；；；；；电快速瞬变脉冲群抗扰度试验品级 4，，，，，，共模 4 kV，，，，，，差模 2 kV
	GB_T 17626.5-2008；；；；；；；浪涌(攻击)抗扰度试验品级 4，，，，，，共模 4 kV，，，，，，差模 2 kV
	GB_T 17626.8-2006；；；；；；；工频磁场抗扰度试验品级 4

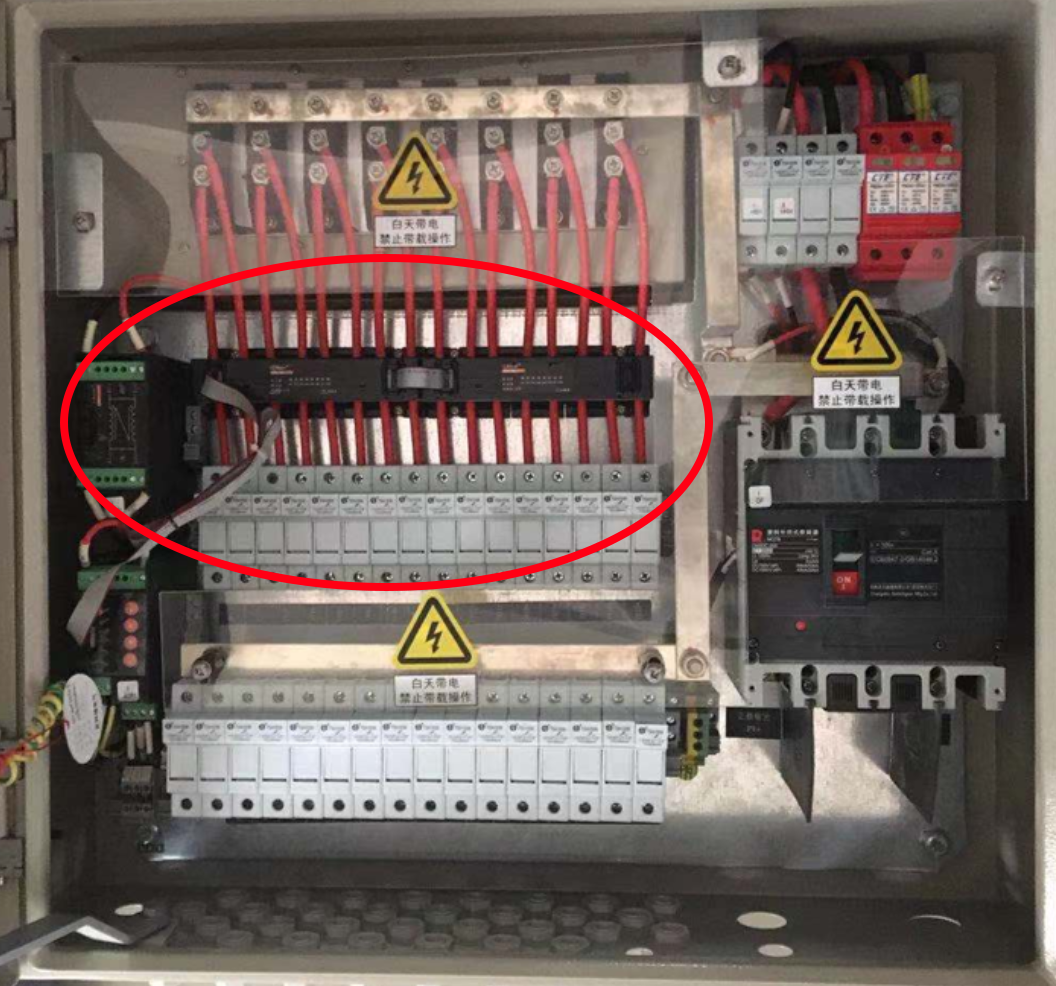

1、现场装置图

2、尺寸图

电源模�？？？？？�

8路汇流模�？？？？？�

4路汇流模�？？？？？�

命名	类型	尺寸	时间
说明书	说明书	1.6MB	2022.5.26
选型及报价	样册	167KB	2025.8
CE	报告	373KB	2024.12.30
