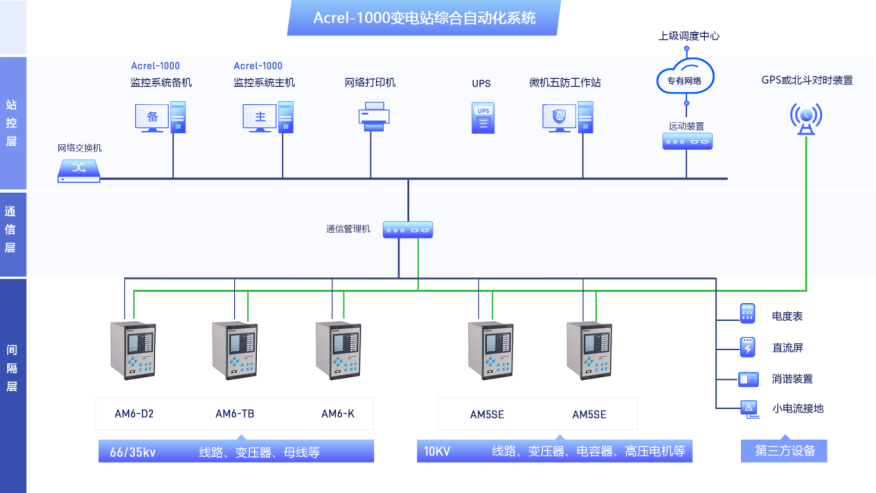

系统结构
系统功效

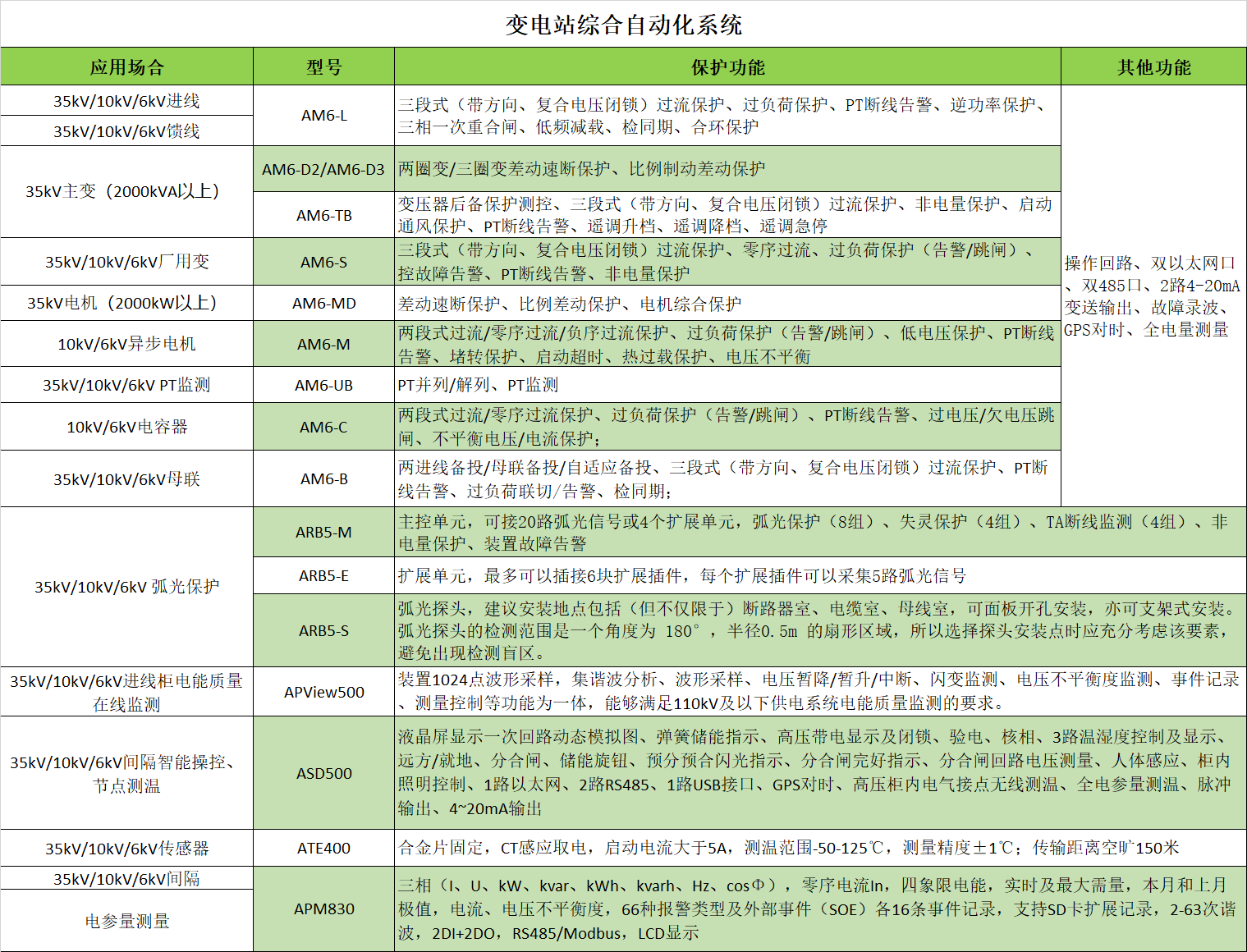

装备选型

功效：

系统提供了完整的SCADA功效，，，，，包括主接线图、装备工况、实时数据显示、定值管理、SOE报警/纪录/盘问/打印、棒图、实时/历史曲线、语音报警、历史信息盘问、用户权限管理、种种运行数据统计剖析报表等。。。。。系统可以协助运维职员快速故障剖析、定位和扫除问题，，，，，对配电系统和用电装备举行用能剖析和能效管理。。。。。�？？？？？梢宰手笠堤岣吖┑缈煽啃浴⒔档驮擞厩⑻岣呱�，，，，，加速供配电历程中异常状态的反应速率。。。。。

应用场合：

适用于公共修建、工业修建、栖身修建等各行业35kV以下电压品级的用户端配、用电系统运行监视和控制管理。。。。。

1)实时监测

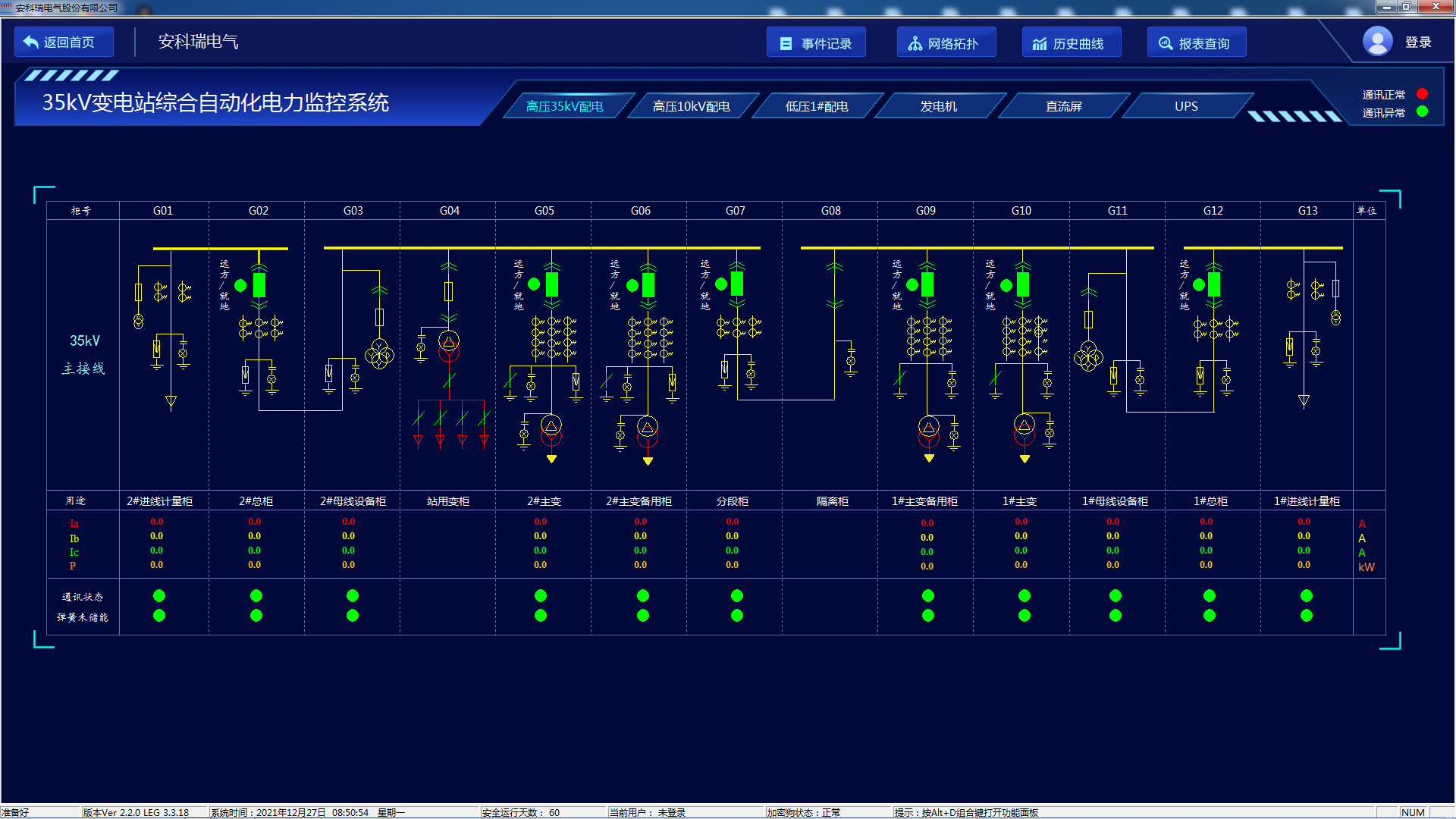

Acrel-1000综合自动化监控系统可以直观显示一次系统图，，，，，并实时显示各电压品级各回路的遥丈量、遥信量和报警信号等。。。。。

遥丈量包括电压、电流、功率、功率、电能等电参量，，，，，崎岖压柜内电气节点温度值等；；；；；

遥信量包括中压开关柜内路断路器、手车、隔脱离关、负荷开关、地刀开关的分合状态，，，，，柜内弧光探头的链路状态、断路器弹簧储能状态及远方就地控制状态；；；；；

报警信号包括微机�；；；；；ぷ爸玫母婢藕拧⒈；；；；；ぬ⑿藕偶白爸靡斐Ｐ藕臷线路弧光�；；；；；ば卸藕拧⒔诘阄露雀婢白氨竿ㄑ兑斐８婢�。。。。。

光字牌

2）电参量盘问

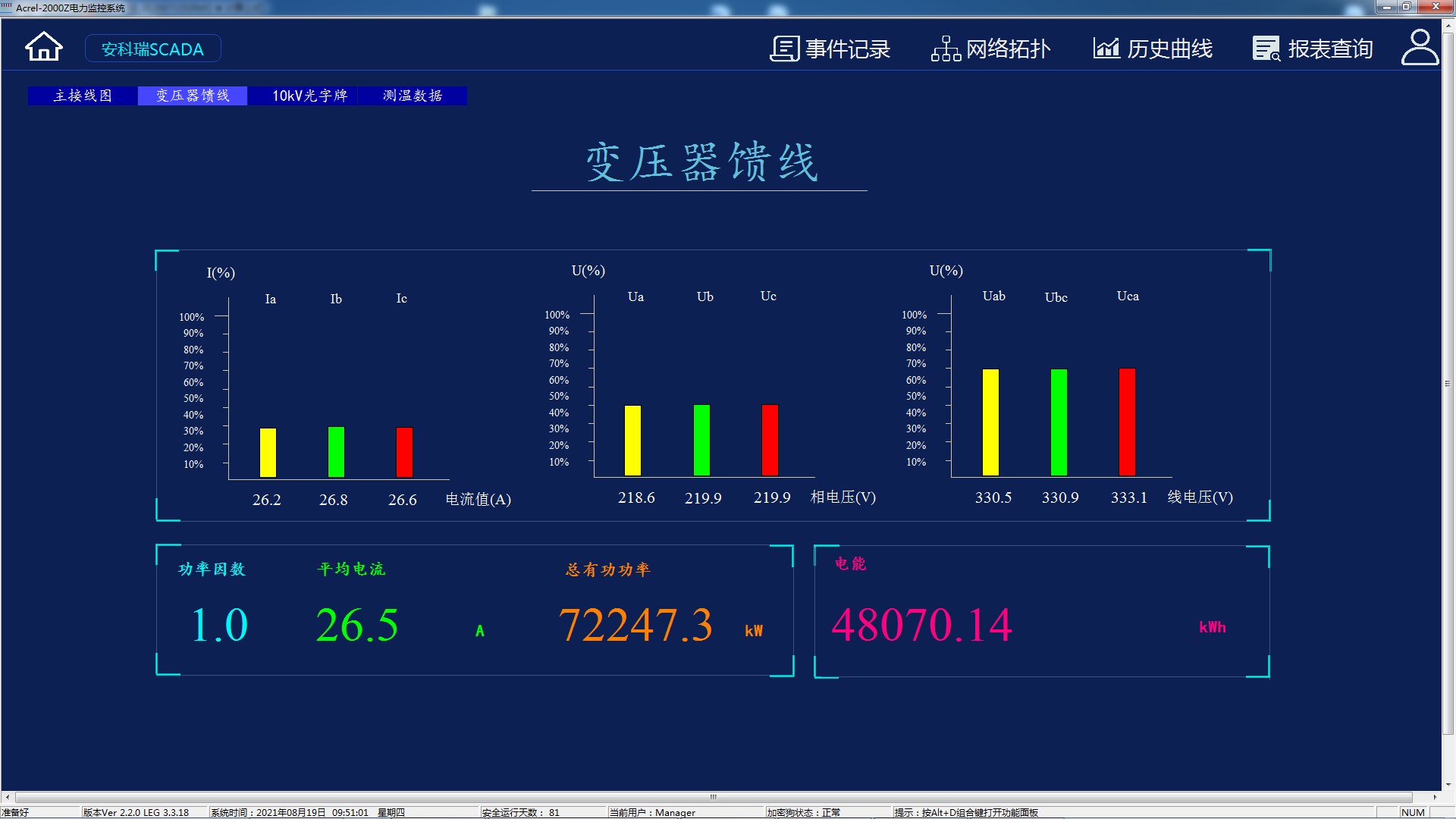

Acrel-1000综合自动化监控系统在配电一次图中，，，，，可以直接审查该回路详细电参量，，，，，界面也可用棒图的形式更直观的展示三相电流、三相电压、有功功率、无功功率、功率因数、电能等。。。。。

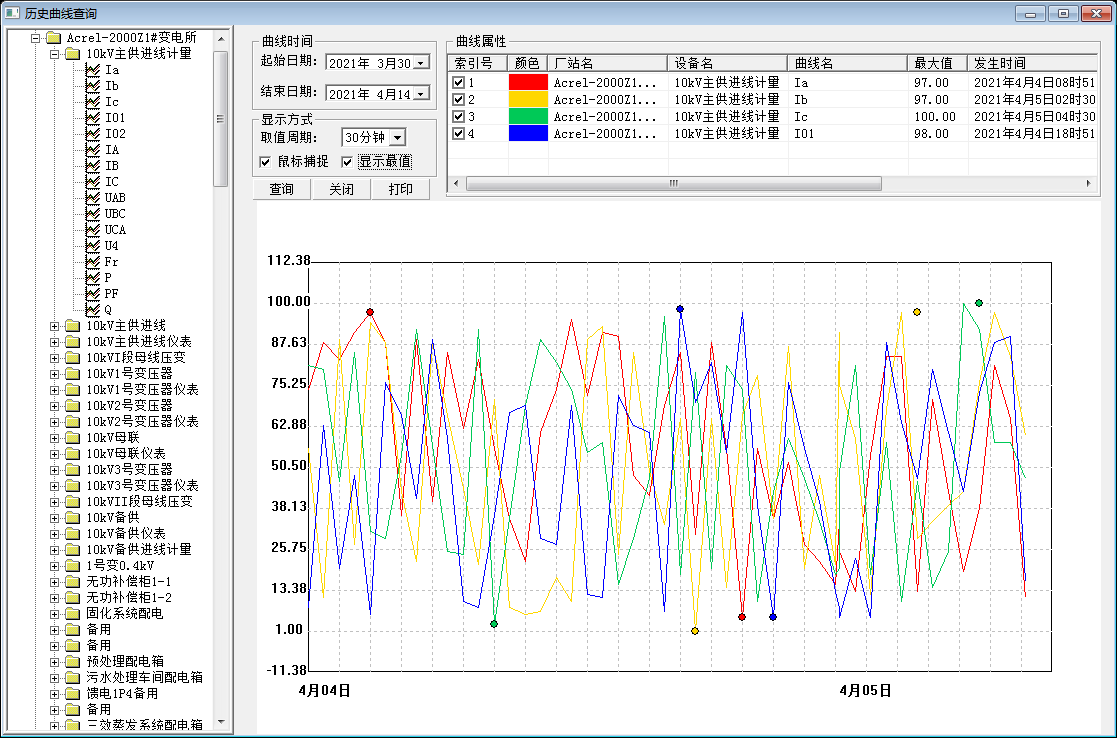

3）曲线盘问

Acrel-1000综合自动化监控系统在曲线盘问界面，，，，，可以直接审查各电参量曲线，，，，，包括三相电流、三相电压、有功功率、无功功率、功率因数、温度等曲线。。。。。并统计该曲线盘问规模内最大值、最大值爆发时间、最小值、最小值爆发时间、平均值等。。。。。

4）运行报表

Acrel-1000综合自动化监控系统可以盘问各回路或装备指准时间的运行参数，，，，，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能、温度值等。。。。。�？？？？？梢云局と铡⒃隆⒛甑拿镁傩信涛省⒌汲觥⒋蛴�。。。。。

5）实时告警

Acrel-1000综合自动化监控系统具有实时告警功效，，，，，系统能够对配电回路断路器、隔脱离关、接地刀分、合行动等遥信变位，，，，，�；；；；；ば卸⑹鹿侍⒌仁挛穹⒊龈婢�。。。。。

1.图元告警

2.弹失事务报警窗口

3.实时语音功效，，，，，系统能够对所有事务发出语音告警。。。。。

4.短信告警，，，，，可以向指定手机号码发送告警信息短信（需选配短信猫）。。。。。

5.电话告警，，，，，可以向指定手机号码拨打电话（需选配电话语音盒）。。。。。

6.声光报警器报警

6）历史事务盘问

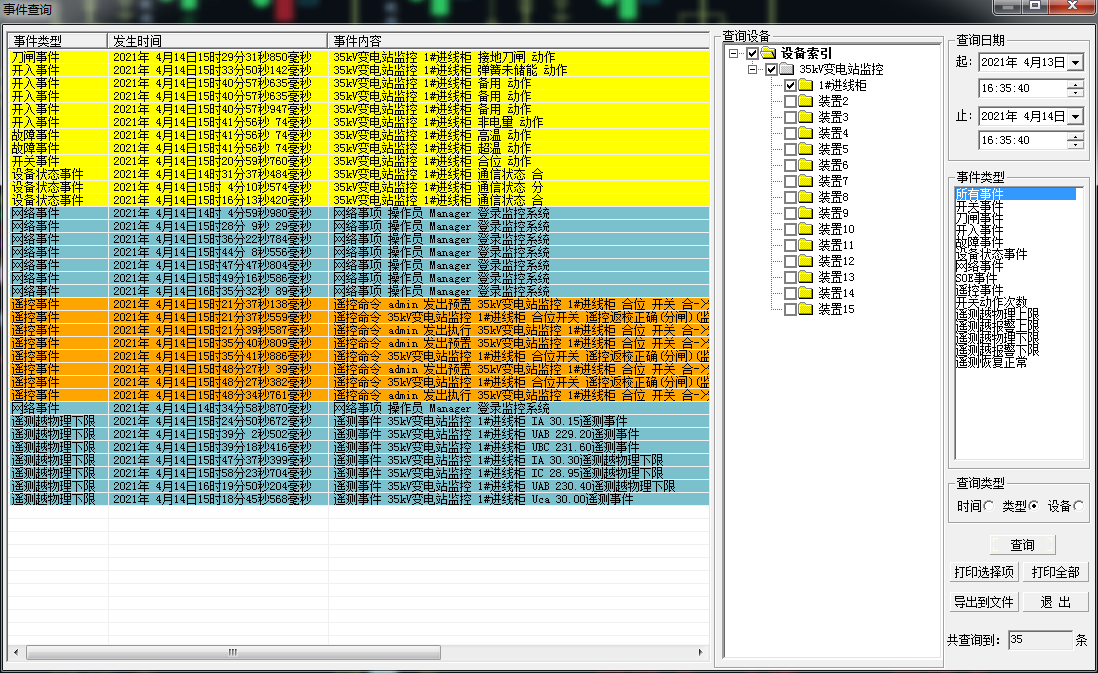

Acrel-1000综合自动化监控系统能够对遥信变位，，，，，�；；；；；ば卸⑹鹿侍�，，，，，以及电压、电流、功率、功率因数越限等事务纪录举行存储和管理，，，，，利便用户对系统事务和举行历史追溯、盘问统计、事故剖析。。。。。�？？？？？梢宰际奔洹⒗嘈秃妥氨妇傩信涛屎团判�。。。。。

7）电能统计报表

Acrel-1000综合自动化监控系统具备准时抄表汇总统计功效，，，，，用户可以自由盘问自系统正常运行以来恣意时间段内各配电节点的用电情形，，，，，即该节点进线用电量与各分支回路消耗电量的统计剖析报表。。。。。

8）开关次数统计报表

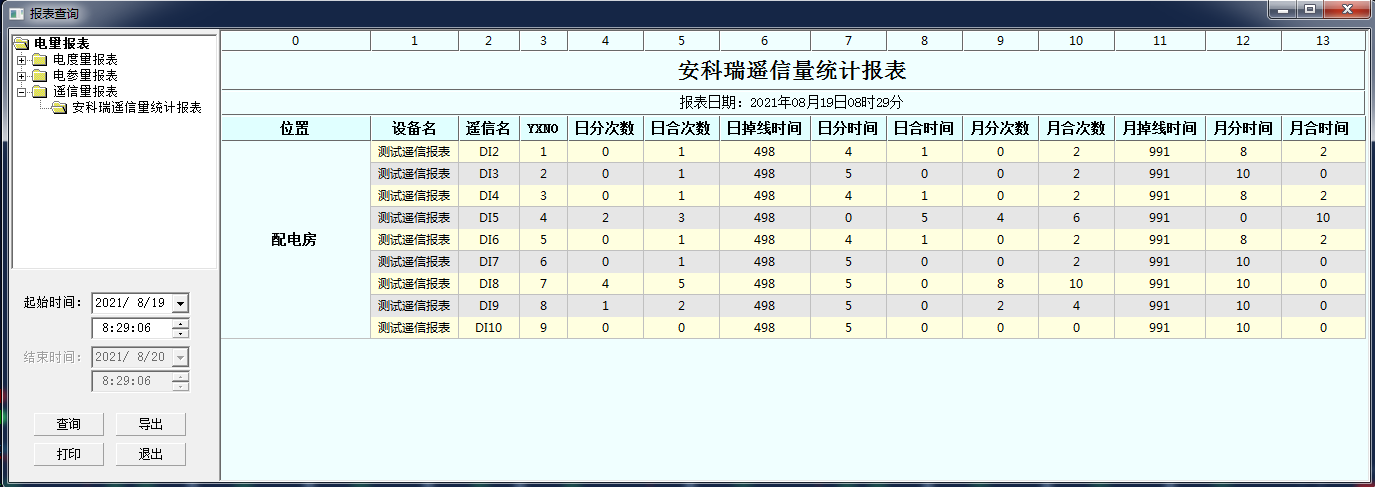

Acrel-1000综合自动化监控系统具备对开关分合次数统计功效，，，，，用户可以自由盘问自系统正常运行以来各开关量逐日、月分合次数，，，，，分适时间以及掉线时间。。。。。

9）用户权限管理

Acrel-1000综合自动化监控系统为包管系统清静稳固运行，，，，，设置了用户权限管理功效。。。。。通过用户权限管理能够避免未经授权的操作（如遥�？？？？？氐牟僮�，，，，，数据库修改等）。。。。。�？？？？？梢越缢挡畋鸺侗鹩没У牡锹济⒚苈爰安僮魅ㄏ�，，，，，为系统运行、维护、管理提供可靠的清静包管。。。。。

10）电能质量监测

Acrel-1000综合自动化监控系统可以对整个配电系统规模内的电能质量和电能可靠性状态举行一连性的监测。。。。。

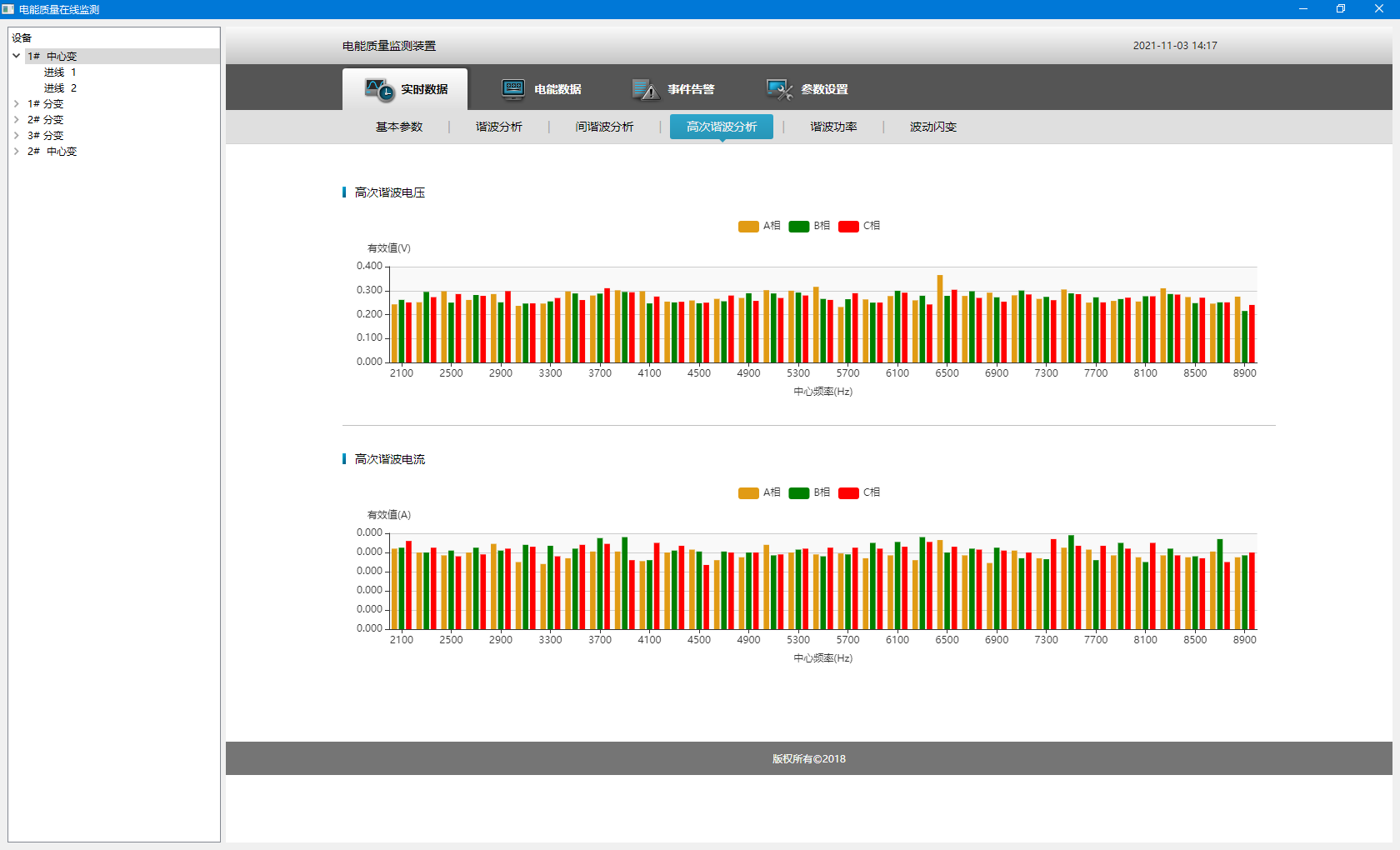

实时监测总进线和主要出线回路的供电电源电能质量，，，，，包括稳态数据监测、暂态数据监测和故障录波剖析。。。。。对供电系统中的电压误差、频率误差、三相电压不平衡、三相电流不平衡、2～63次谐波电压、2～63次谐波电流、0.5～63.5次间谐波电压、0.5～63.5次间谐波电流、谐波功率、谐波畸变率等实时监测，，，，，并以柱状图举行谐波剖析。。。。。

监测主要回路的电压波动与闪变、电压暂升/暂降、短时中止情形，，，，，实时纪录事务并故障录波，，，，，为电能质量剖析与治理提供数据泉源。。。。。实时接纳响应的步伐提高配电系统的可靠性，，，，，镌汰因谐波造成的供电事故的爆发。。。。。

11）遥�？？？？？�

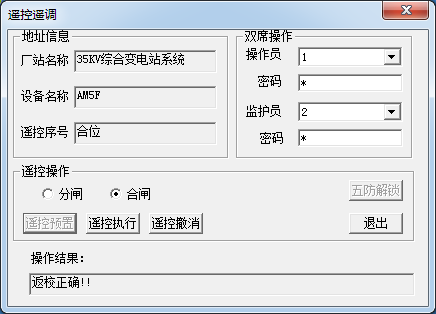

Acrel-1000综合自动化监控系统可以对整个配电系统规模内的装备举行远程遥�？？？？？夭僮�。。。。。例如配电系统维护职员可以通过监控系统的主界面点击响应的断路器遥信点调出遥�？？？？？夭僮鹘缑�，，，，，可以实时执行调理系统或站内响应的操作下令。。。。。

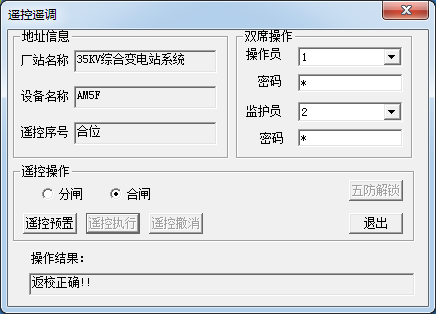

遥�？？？？？卦ぶ�

遥�？？？？？刂葱�

12）故障录波

Acrel-1000综合自动化监控系统可在系统爆发故障时，，，，，自动准确地纪录故障前、后历程的种种电宇量的转变情形，，，，，通过对这些电宇量的剖析、较量，，，，，对剖析处置惩罚事故、判断�；；；；；な欠褡既沸卸⑻岣叩缌ο低城寰苍诵兴接凶胖饕饔�。。。。。

13）事故追忆

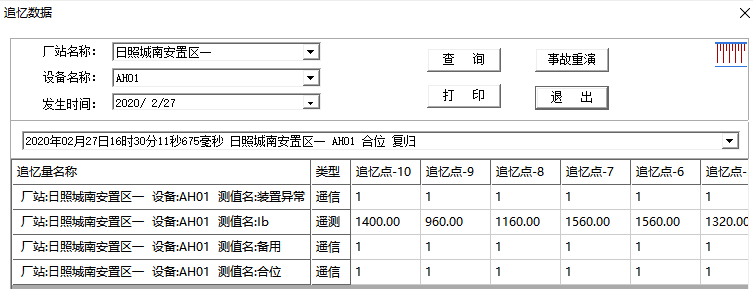

Acrel-1000综合自动化监控系统自动纪录事故时刻前后一段时间的所有实时稳态信息，，，，，包括开关位置、 �；；；；；ば卸刺⒁Ｕ闪康�，，，，，形成事故剖析的数据基础。。。。。

14）误防闭锁功效

兴发游戏187ptAcrel-1000综合自动化监控系统与五防软件系统之间建设通讯协议链接，，，，，当某一装备需要举行遥�？？？？？夭僮魇�，，，，，五防软件首先举行五防规则判断，，，，，切合五防规则后，，，，，则发送解锁下令至自动化监控后台，，，，，自动化监控后台举行遥�？？？？？夭僮�。。。。。五防软件可以模拟遥�？？？？？匕旆�，，，，，形成操作票。。。。。

15）通讯管理

Acrel-1000综合自动化监控系统可以对整个配电系统规模内的装备通讯情形举行管理、控制、数据的实时监测。。。。。�？？？？？梢陨蟛槟掣鲎氨傅耐ㄑ逗褪荼ㄎ�。。。。。

可以完成与种种智能电子装备的通讯和数据转发，，，，，包括微机�；；；；；ぁ⒌缌σ潜怼⒅悄懿倏亍⒅绷髌痢⒛Ｄ馄痢⑽宸老低澈偷骼淼�。。。。。
